ZENITH 1800 автоматтык блок жасоочу машина

1800 автоматтык туруктуу шпон блок калыптоо машина

Германиянын "кол өнөрчүлүк" модели

Жогорку акылдуу өндүрүш жабдуулары

ZENITH 1800 автоматтык блокторду жасоочу машина тез өндүрүш, жогорку сапаттагы продукция жана өндүрүштү диверсификациялоо менен мүнөздөлгөн механикалык дизайн принциптеринин негизинде ийгиликтүү өркүндөтүүнүн мисалы болуп саналат, ал эми машинанын уникалдуу дизайн концепциясы так иштөөгө, иштөөнүн жеңилдигине мүмкүндүк берет. жана техникалык коопсуздукту камсыз кылуу, аны кездеме катмары бар брусчаткаларды, брусчаткаларды ж.
Цикл убакыттарын азайтуу жана өндүрүш процессин оптималдаштыруу максатында, Зенит гидравликалык жана электрдик системаларды өркүндөтүү үчүн атактуу компоненттер компаниялары менен кеңири иштешти. Жакшыртылган Model 1800 машинасынын төрт негизги кыймылы - калыпты көтөрүү, индентерди көтөрүү, базалык берүү алкагынын диски жана кездеме берүү алкагынын диски - бардыгы HNC башкаруу схемалары тарабынан башкарылат. Бул машинанын тез жана так иштешине шарт түзөт.
Zenit Модели 1800 үчүн кубаттуулук чектөөлөрүнөн өтүү үчүн жаңы титирөө системасын иштеп чыкты, анын ичинде жаңы иштелип чыккан жыштык менен башкарылуучу мотор вибраторун колдонуу, бул машинаны туруктуураак жана ийкемдүү кылат жана Model 1800гө максималдуу өндүрүүгө мүмкүндүк берет аянты 1400 х 1400 мм (поддондор).

Интеллектуалдык интерактивдүү система

тез калыпты өзгөртүү системасы

серво титирөө системасы

асма кездеме технологиясы

Техникалык артыкчылыгы

Техникалык жактан тейлөөсүз шарнир подшипниктери

Калыптын жетектөөчү мамычасы

Гидротехникалык кыймылдаткыч материал бөлүштүрүүчү түзүлүш

Гидравликалык аккумулятор буфердик түзүлүш

Иштин визуализациясы жана аппараттын купуялуулугу:
Иштетүү системасы жөнөкөй жана колдонуучуга ыңгайлуу, ZENITH 1800 автоматтык блокторду жасоо машиналарынын контроллерлору Siemens брендине таандык, машинанын бардык компоненттери визуализация системасы WinCC (Microsoft Windows Control Centre, Siemens) менен компьютердин мониторунда көрсөтүлөт. системасы Windows XP Professional. Жабдуулар купуялуулукту сактоочу түзүлүш менен жабдылган, белгилүү бир функцияларды ыйгарым укуктуу персонал гана жөнгө сала алат, машинаны ыйгарым укуктуу персонал гана иштете алат, бул отчет системада сакталат.

Тейлөөсүз шарнир подшипник дизайны:
Машинанын гидравликалык цилиндрлери жана жетектөөчү валдары тейлөөсүз шарнир подшипниктери менен жабдылган жана көтөргүч колунда болтторду тез алмаштыруу үчүн айлануучу кур бар, бул болтторду алмаштырууну жеңилдетет жана машинаны тейлөөнү жеңилдетет.

Оптималдуу столдун титирөө системасы:
Столдун титирөө системасы үч бөлүккө бөлүнгөн титирөө столунан, жыштык менен башкарылуучу титирөө кыймылдаткычтары бар титирөө системасынан, үзгүлтүксүз жөнгө салынуучу титирөө күчү бар алты бир моторлуу вибратордон жана 170 кН максималдуу борбордон тепкич титирөө күчүнөн турат. Алдын ала титирөө жана негизги титирөө ар кандай вибраторлор менен айкалыштырылышы мүмкүн, алар башкаруу панелинен жөнгө салынышы мүмкүн, бул машинаны туруктуу жана ийкемдүү кылып, талап кылынган кирпич катмарынын сапатын контролдоого кепилдик берет.

Даярдоо агрегатынын гидравликалык кыймылдаткычы:
Даярдоо агрегаты гидравликалык кысуучу түзүлүштүн жардамы менен негизги станоктун рамасына кошулат. Даярдоо бирдиги электр уячасынын жардамы менен көз карандысыз кездеме бийиктигине оңой жөндөлсө болот. Кездеме жүк ташуучу рычагы бар гидравликалык цилиндр менен айдалат, ал эми шатун жүк ташуучу параллелдүү кыймылын камсыз кылуу үчүн жөнгө салынышы мүмкүн. Кездеме вагонеткасынын алдыңкы жагына пневматикалык кыргыч аппарат орнотулган. Кыргыч аппарат кыймылдын жөнгө салынуучу жолуна ээ жана натыйжалуу тазалоону камсыз кылат.

Гидравликалык аккумулятор буфери:
Жабдууга кошумча гидравликалык аккумулятор буфери орнотулушу мүмкүн, ал HNC башкаруу схемасы аркылуу жабдуулардын тез жана так иштешин камсыз кылат жана аны эксплуатация учурунда так жана аз эскирүүчү абалда кармап турат.

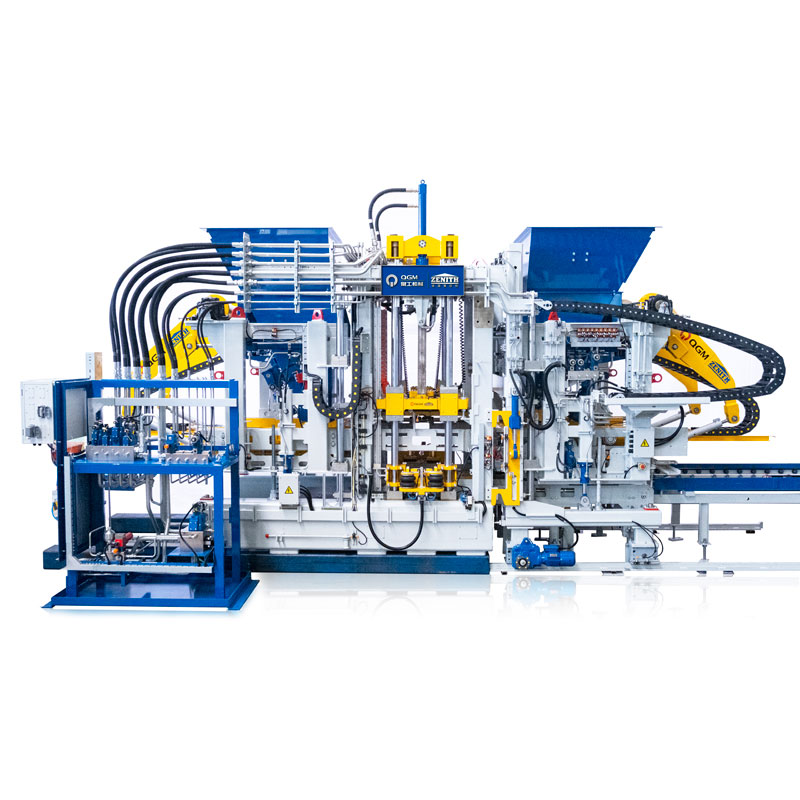

ZENITH 1800дун алдыңкы көрүнүшү

Продукт параметри

1800 Блок жасоочу машина өндүрүштүк линиясынын техникалык кароосу

Инженердик колдонуу учурлары

Building Wall

Garden Decoration

Park Paver

Продукт үлгүлөрү

Павер

DecorativeBlock

DecorativeBlock
