ZN2000C бетон блоктору

ZN2000C Concrete Block Machine - бул өзүн өзү иштеп чыккан модель. Ал жогорку интеллект жана автоматташтыруу менен мүнөздөлөт жана жаңы шаарларды жана губка шаарларды курууда кеңири колдонулган санариптештирүү жана маалымат системасы сыяктуу жогорку технологиялык алдыңкы технологияларды толук колдонот.

Өзгөчөлүктөрү:

Кош термелүү үстөл, сегиз сервомотор (милдеттүү эмес) Жогорку жабдуулар

Оңой тейлөө үчүн модулдук чогултуу

Жогорку кубаттуулук, жогорку өндүрүмдүүлүк

Палеттин өлчөмү 1400x1400/1300мм

Аянты калыптандыруу 1320x1350/1250мм

Продукциянын бийиктиги 40-500 мм

Блоктордун саны Көңдөй кирпич: 18 блок/форма (390x190x190mm)

Стандарттык кирпич: 105 блок/көк (240x115x53мм)

Жол кирпич: 66 блок/көк (200x100x60mm)

Жабдуулардын өлчөмү Болжол менен. 10 000

Болжол менен 4,700

Болжол менен 3,400

Дирилдөө системасы Термелүү столунун максималдуу дүүлүктүрүүчү күчү: 200/кН

Пресс башынын максималдуу дүүлүктүрүүчү күчү: 40/кН

Электрдик параметрлери Жалпы кубаттуулук (маалымат): 231/кВт

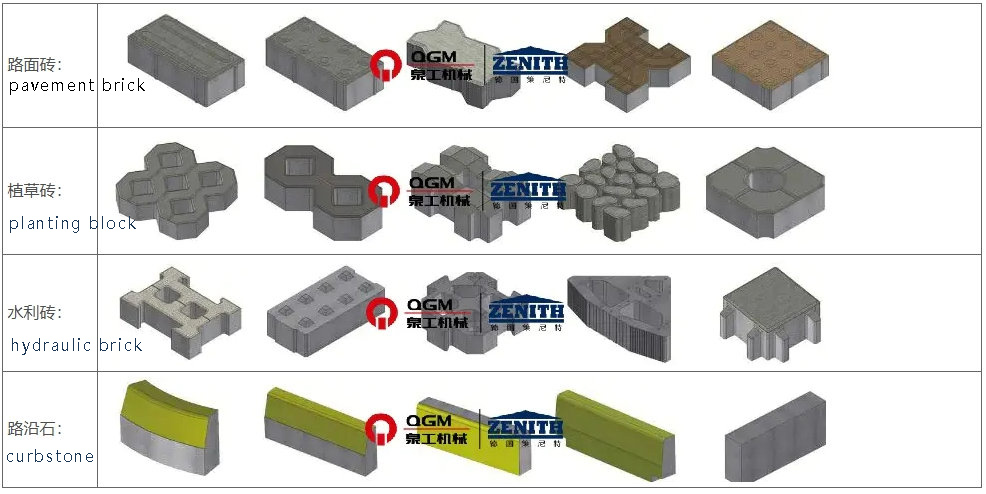

Жабдуу тарабынан чыгарылган кирпич үлгүлөрүнүн схемалык схемасы

Техникалык артыкчылыктар

1. Немис версиясынын жогорку сапаттагы кадр дизайны

Башкы кадр Zenit компаниясынын патенттелген технологиясы менен иштелип чыккан жогорку бекем ширетилген кадр структурасын кабыл алат, ал ылайыкташтырылган атайын секция болот менен ширетилген, акылга сыярлык дизайн, бир калыпта жана кооз ширетүүдө жана кадрдын жогорку сапатын жана жогорку туруктуулугун камсыз кылуу үчүн бүт кадр карыган титирөөдөн өтөт. Өркүндөтүлгөн структуралык долбоорлоо процесси негизги кадрды кеңейтүүгө мүмкүндүк берет, ал эми каптал форманы ачуу жана жабуу функциясын, өзөктү экстракциялоо (такта) функциясын, полистирол тактасын имплантациялоо функциясын ж.б. кийинчерээк кошууга болот.

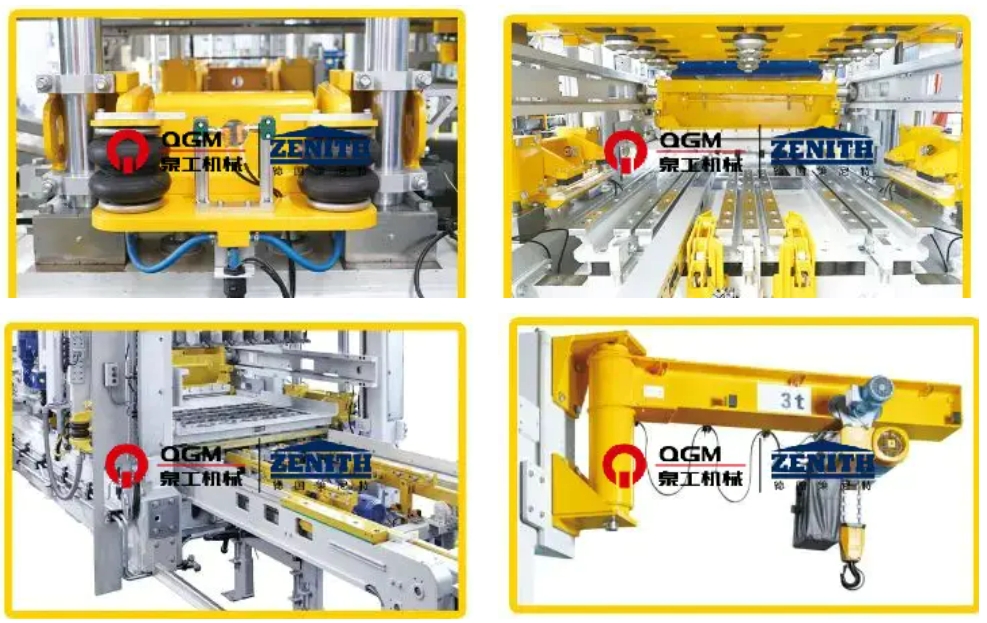

2.Automatic тез көк өзгөртүү системасы

Көк хосттун абалына которулганда, анын көтөрүү системасы калыпты тез алмаштыруучу түзүлүштө калыптын автоматтык түрдө өзгөрүшүн ишке ашырат. Үстүнкү жана астыңкы калыптар автоматтык түрдө пневматикалык түрдө кысылып, коопсуз, эффективдүү, иштетүү үчүн жөнөкөй жана тейлөөгө ыңгайлуу. Ал, негизинен, камтыйт:

Пневматикалык калыпты кысуу шайманы: Ал негизинен эки тараптан калыптын кронштейнинен жана пневматикалык кысуу таяктарынан турат, алар калыптарды кысуу жана бекитүүгө жардам берет жана кабыл алуучу машина алдын ала титирөөнү жана негизги титирөөнү жүзөгө ашырганда, эң жакшы титирөө эффектине жетүү жана калыптардын кызмат мөөнөтүн узартуу үчүн.

Пневматикалык интентер кулпулоочу түзүлүш: индентер аба жаздыкчасы бар кысуучу түзүлүш менен бекитилет, ал интентерди оңой жана тез алмаштырууга, калыпты алмаштыруу жана орнотуу убактысын кыскартууга жана калыптын төмөнкү рамкасынын жана үстүнкү интентердин так орнотулушун камсыз кылат.

Электр Көктү киргизүү аспабы: калыптарды орнотуучу аспап, калыптарды негизги машинага орнотуу жана рыноктогу калыптардын көпчүлүгүнө колдонулушу мүмкүн болгон электрдик калыптын кронштейнинин жардамы менен калыптарды машинадан азыктандыруу жана алып салуу үчүн колдонулат жана атайын калыптар үчүн атайын көк кашааларды колдонсо болот.

Көктү алмаштыруучу шайман: Негизги машинанын рамкасына орнотулган, калыптарды алмаштырууда калыптарды көтөрүү жана жүктөө үчүн колдонулат, электр чынжыр көтөргүч жана электр басуу шаймандары менен жабдылган.

3. Фабрика системалары

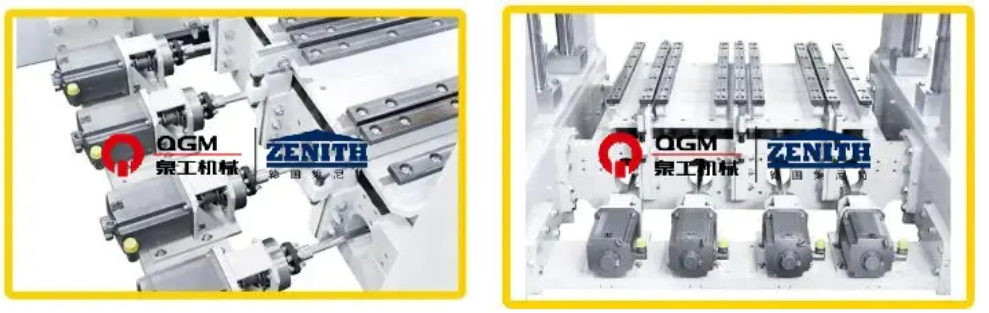

4. "Ультра-динамикалык" серво титирөө системасы:

"Ультра-динамикалык" серво титирөө технологиясы атайын кирпич машиналар үчүн иштелип чыккан жогорку натыйжалуу, өзүн-өзү адаптациялоочу титирөө системасынын бир түрү; сервомотор эң кыска реакция убакытында эң тез жооп бере алат, жогорку титирөө көрсөткүчтөрүн ишке ашырат, колдонулган цементтин көлөмүн азайтат жана өндүрүш циклин кыскартат, жогорку компакттуу бетон буюмдарын чыгарат; титирөө системасы ийкемдүү түрдө ар кандай бетон буюмдардын муктаждыктарына ылайыкташа алат. Сервомотор эң кыска реакция убакытында эң ылдам жооп кайтарып, эң жогорку титирөө көрсөткүчтөрүн ишке ашыра алат, ал цементтин көлөмүн азайтып, өндүрүш циклин кыскартып, өтө компакттуу бетон буюмдарын чыгара алат; титирөө системасы ийкемдүү түрдө ар кандай бетон буюмдардын өндүрүштүк муктаждыктарына ылайыкташтырылышы мүмкүн.

8 сервопривод менен жекече орнотулган механикалык балансы бар 8 титирөө бирдиги;

8 серво кыймылдаткычтар, кыймылдаткычтын тирөөчтөрүнүн тышкы титирөө изоляциясынын устундарына жекече орнотулган;

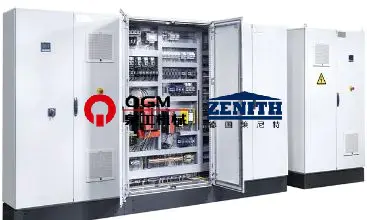

5. Так серво башкаруу системасы

Сигналдын пикири аркылуу титирөөнүн фазасын жана ылдамдыгын, синхрондоштурулган кыймылды башкаруу, жогорку ылдамдыктагы күтүү режимин кыска мөөнөттүн ичинде титирөөнү жана титирөөнү жок кылууну, калыптандыруу циклин кыскартууга жана тормоздук эффектин жакшыртууга жардам берет. Позиция жана ылдамдык менен кош жабык цикл аркылуу дүүлүктүрүүчү күч вертикалдуу багытта гана иштейт, эффективдүү дүүлүктүрүүчү күчтү максималдуу көбөйтөт жана ошол эле учурда горизонталдуу дүүлүктүрүүчү күч машинага зыян келтирбөө, жабдуулардын иштөө мөөнөтүн узартуу жана ар кандай продукт талаптары үчүн ар кандай орнотууларды жасоо жана жогорку сапаттагы продукцияны өндүрүү.

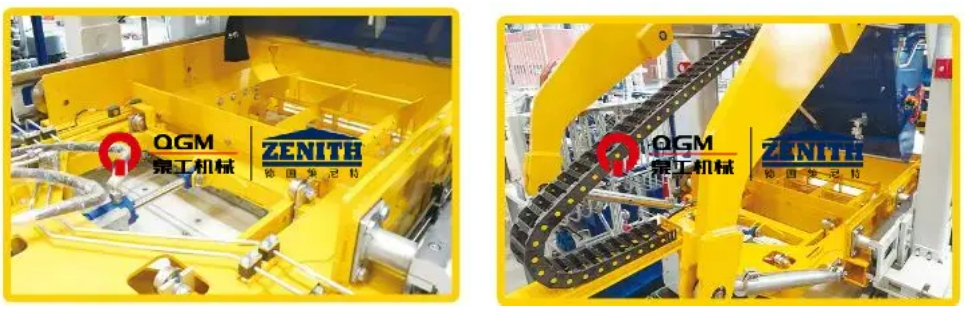

Пресс башчысы, калыптын алкагында, агрегаттык машина жана кездеме машина тез жооп убакыт бар катушка пикир менен пропорционалдык багыттагы клапан тарабынан көзөмөлдөнөт; жылышуу сенсорунун/кодердун-PLC-пропорционалдык багыттагы клапан-цилиндрдин жабык цикл башкаруу режими кабыл алынган, бул башкарууну так жана цилиндрдин аракетин тезирээк жана туруктуураак кылат; гидротехникалык станция өзгөрүлмө поршеньдик насосту кабыл алат, ал басым майын чыгарбайт жана гидротехникалык система энергия керектөөнү азайтуу үчүн белгиленген басымга жеткенде насосту түшүрөт; гидротехникалык станция энергия керектөөнү азайтат аккумулятордук жардамчы май менен камсыздоону кабыл алат; жана гидротехникалык станция энергия керектөөнү азайтат жана энергия керектөөнү азайтат аккумулятордук көмөкчү май менен камсыз кылуу, кабыл алат. Гидротехникалык станция бир эле учурда бир нече иш-аракеттер үчүн колдонулушу мүмкүн болгон аккумулятордук жардамчы май менен камсыз кылууну кабыл алат жана гидротехникалык системанын басымы туруктуу; гидравликалык системада жеңил көрүү үчүн операция панелинде көрсөтүлүшү мүмкүн болгон басым сенсорлору бар; гидравликалык системада температура сенсорлору, муздаткычтар жана жылыткычтар бар, алар мунайдын температурасын эффективдүү көзөмөлдөй алат, андыктан гидравликалык май жакшы иштеши үчүн.

6. Гидротехникалык системалар
